Webサービストランスフォーメーションの例

1. 1ソースは、ログインの詳細や項目IDが含まれる4つのフィールドを格納する単純な.csvファイルです。

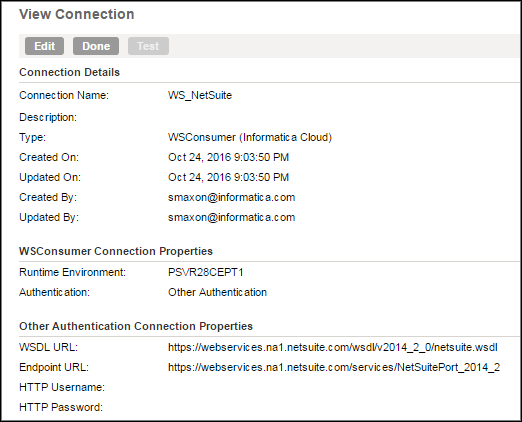

2. 2［Webサービス］タブで、以前に定義したビジネスサービスと操作を選択します。

3. 3Webサービストランスフォーメーションを追加したら、ソースを接続し、4つの受信フィールドを表示できます。受信フィールドのビューをフィルタリングして、すべてのフィールド、マッピングされたフィールド、マッピングされていないフィールド、またはキーを表示できます。

4. 4［要求マッピング］では、受信フィールドがSOAPメッセージにマッピングされています。次の画像のように、Envelopeには資格情報、Bodyには項目IDが含まれます。受信フィールドを要求構造の項目にドラッグし、マッピングを作成します。

5. 5［応答マッピング］タブで、使用する出力フィールドにSOAPメッセージをマッピングします。出力フィールドの形式に［リレーショナル］または［非正規化］を選択できます。この例では、［リレーショナル］形式を使用します。

次の出力フィールドグループがシステムによって自動的に生成されます。
• - FaultGroup（使用している接続タイプでサポートされている場合）。
• - ドキュメント情報が含まれるEnvelope（ヘッダーをマッピングする場合）。
• - カーディナリティが1を超える、マッピングした各要素の1つのグループ。
上の例では、3つのグループがあります。次の画像のように、応答で階層のノードを選択し、マッピング（マッピング解除）するオプションを選択することで、オブジェクトやフィールドのマッピングまたはマッピング解除を行うことができます。下矢印をクリックして、特定のノードのマッピングオプションを表示します。

6. 6［出力フィールド］タブで、各グループを表示できます。必要に応じて、フィールドのタイプ、精度、およびスケールを編集できます。

7. 7マッピングには、3つのターゲット（ステータス、可用性、FaultGroupデータのターゲット）が含まれます。
