Gráfico de dependencias
El gráfico Dependencia muestra dependencias entre servicios, nodos y mallas del dominio de Informatica.

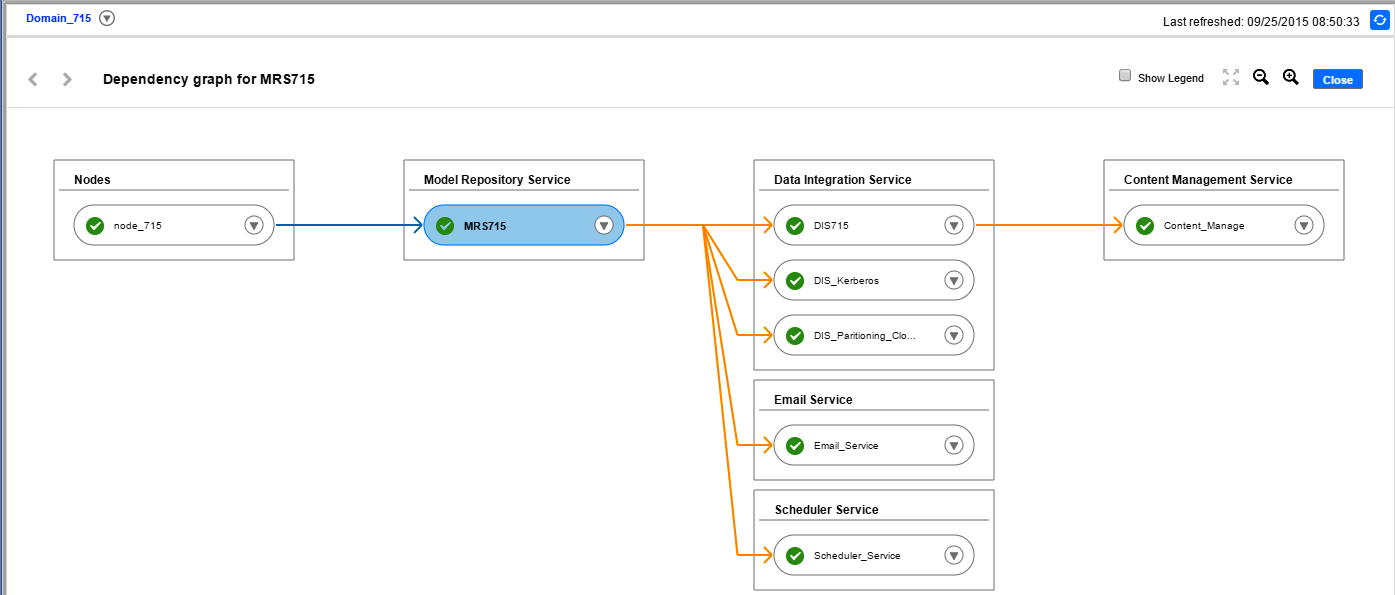

La siguiente imagen muestra el gráfico Dependencia para un Servicio de repositorio de modelos:
Puede utilizar el gráfico Dependencia para realizar las siguientes tareas:
- •Ver dependencias entre nodos, servicios y mallas.
- •Cerrar un nodo.
- •Habilitar, deshabilitar o reciclar un servicio.
- •Deshabilitar o reciclar servicios que dependen de otros servicios.
Al ver las dependencias de un objeto, el gráfico Dependencia muestra las dependencias de nivel superior e inferior. Las dependencias de nivel superior son objetos de los que depende el objeto seleccionado. Las dependencias de nivel inferior son objetos que dependen del objeto seleccionado.
Al habilitar, deshabilitar o reciclar servicios del gráfico Dependencia, las acciones aparecen en el panel Historial de comandos.
Cómo ver las dependencias para servicios de aplicación, nodos y cuadrículas
Puede ver dependencias entre servicios de aplicación, nodos y mallas del dominio de Informatica.
1. En la Herramienta del administrador, haga clic en la ficha Administrar.
2. En el panel de contenido, haga clic en el menú Acciones para un objeto de dominio y, a continuación, seleccione Ver dependencias.
El gráfico Dependencia se abre y muestra el objeto y sus dependencias directas.
El gráfico Dependencia muestra objetos de dominio conectados por líneas azules y naranjas, de la siguiente manera:
- - Las líneas azules indican dependencias de servicio a nodo y de servicio a malla.
- - Las líneas azules discontinuas indican dependencias de nodo a servicio de copia de seguridad.
- - Las líneas naranjas indican dependencias de servicio a servicio, como una dependencia de Servicio de integración de datos a Servicio de administración de contenido o una dependencia de Servicio de repositorio de modelos a Servicio de integración de datos.
La tabla siguiente describe la información que aparece en el gráfico Dependencia en función del objeto:
Objeto de dominio | Dependencias de nivel superior | Dependencias de nivel inferior |
|---|
Nodo | N/D | Servicios que se ejecutan en el nodo. |
Nodo en ejecución en una malla | N/D | El nodo tiene las siguientes dependencias de nivel inferior: - - Malla en la que el nodo se ejecuta.
- - Proceso de servicio que se ejecuta en la malla.
- - Procesos de servicio que se ejecutan en el nodo, pero no en la malla.
|
Servicio | Nodo en el que se ejecuta el proceso de servicio. | Servicios que dependen del servicio. |
Servicio en ejecución en una malla | El servicio tiene las siguientes dependencias de nivel superior: - - Los nodos en los que se ejecuta el proceso de servicio.
- - La malla en la que los procesos de servicio se ejecutan.
| Servicios que dependen del servicio. |
Servicio en ejecución en modo de HA | Los nodos principal y de copia de seguridad en los que los procesos de servicio pueden ejecutarse. | Servicios que dependen del servicio. |
Malla | Nodos asignados a la malla. | Servicios que se ejecutan en la malla. |
3. En el gráfico Dependencia, también puede completar las tareas siguientes:
- - Seleccionar Mostrar leyenda para ver información acerca de los iconos y las líneas que se usan en el gráfico.
- - Hacer clic y arrastrar para ver distintas partes del gráfico.
- - Acercar o alejar el gráfico.
- - Para salir del gráfico Dependencia, haga clic en Cerrar.
Reciclar o desactivar servicios de nivel inferior
Puede reciclar o desactivar servicios de nivel inferior en el gráfico Dependencia.
Los servicios de nivel inferior son aquellos que dependen de otros servicios. Por ejemplo, un Servicio de integración de datos depende de un Servicio de repositorio de modelos. Los servicios de nivel inferior se reciclan o desactivan mediante el menú Acciones del servicio del que dependen. Al desactivar servicios de nivel inferior, se anulan los procesos del servicio.
1. En la Herramienta del administrador, haga clic en la ficha Administrar.
2. Haga clic en el menú Acciones de un objeto de dominio y, a continuación, seleccione Ver dependencias.
El gráfico Dependencia se abre y muestra el objeto y sus dependencias directas.
3. Haga clic en Acciones > Reciclar dependientes de nivel inferioro Acciones > Deshabilitar dependientes de nivel inferior.
Aparecerá la ventana Reciclar dependientes de nivel inferior o Deshabilitar dependientes de nivel inferior.
4. Opcionalmente, elija Planificado o No planificado para indicar si la acción es prevista o imprevista.
5. Opcionalmente, introduzca comentarios sobre la acción.
6. Seleccione los servicios que desea reciclar o desactivar.
7. Haga clic en Reciclar servicios o Inhabilitar servicios.
