Abhängigkeitsgrafik
In der Abhängigkeitsgrafik werden Abhängigkeiten zwischen Diensten, Knoten und Gittern in der Informatica-Domäne angezeigt.

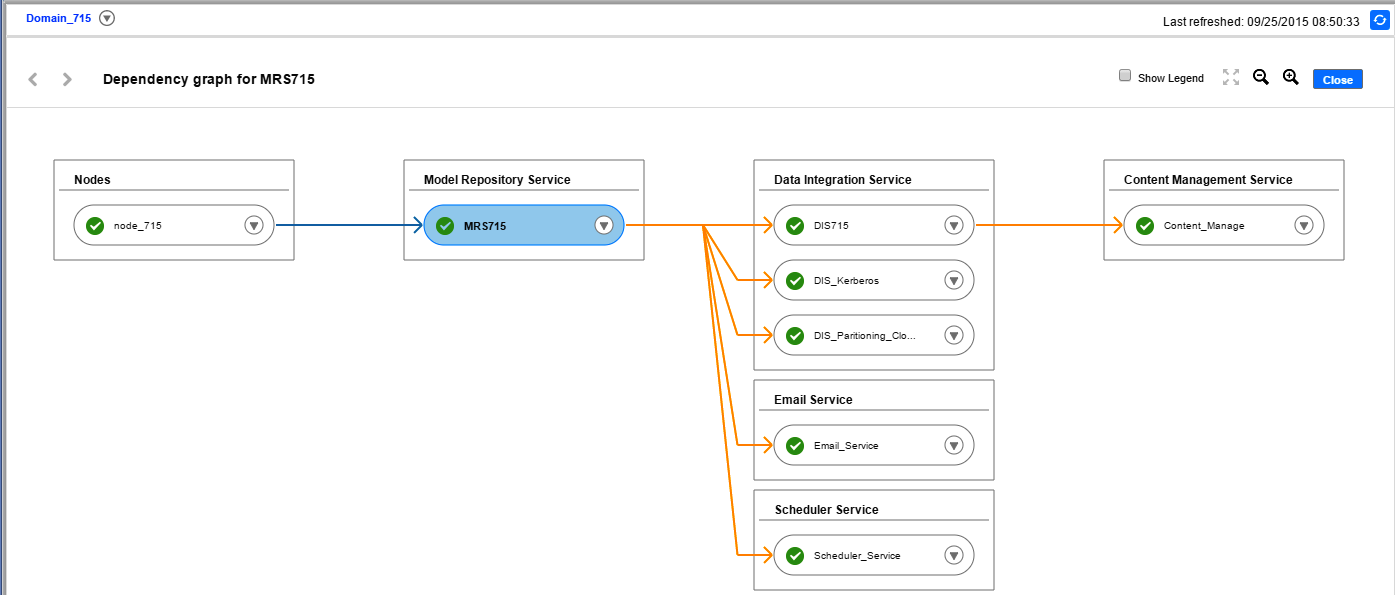

Die folgende Abbildung zeigt die Abhängigkeitsgrafik für einen Modellrepository-Dienst:
In der Abhängigkeitsgrafik können Sie die folgenden Aufgaben durchführen:
- •Anzeigen von Abhängigkeiten zwischen Knoten, Diensten und Gittern.
- •Herunterfahren eines Knotens.
- •Aktivieren, Deaktivieren oder Wiederherstellen eines Diensts.
- •Deaktivieren bzw. Wiederherstellen von Diensten, die von anderen Diensten abhängen.
Wenn Sie Abhängigkeiten für ein Objekt anzeigen, werden in der Abhängigkeitsgrafik die vorangehenden und nachfolgenden Abhängigkeiten angezeigt. Vorangehende Abhängigkeiten sind Objekte, von denen das ausgewählte Objekt abhängt. Bei nachfolgenden Abhängigkeiten handelt es sich um Objekte, die vom ausgewählten Objekt abhängen.
Wenn Sie Dienste in der Abhängigkeitsgrafik aktivieren, deaktivieren oder wiederherstellen, werden die entsprechenden Aktionen im Bereich Befehlshistorie angezeigt.
Anzeigen von Abhängigkeiten für Anwendungsdienste, Knoten und Gitter
Sie können Abhängigkeiten zwischen Anwendungsdiensten, Knoten und Gittern in der Informatica-Domäne anzeigen.
1Klicken Sie im Administrator Tool auf die Registerkarte Verwalten.
2Klicken Sie im Inhaltsbereich auf das Menü Aktionen für ein Domänenobjekt und wählen Sie dann Abhängigkeiten anzeigen aus.
Die Abhängigkeitsgrafik wird geöffnet und zeigt das Objekt und seine direkten Abhängigkeiten an.
In der Abhängigkeitsgrafik werden die durch blaue und orange Linien verbundenen Domänenobjekte wie folgt angezeigt:
- - Blaue Linien geben Dienst-zu-Knoten- und Dienst-zu-Gitter-Abhängigkeiten an.
- - Gestrichelte blaue Linien geben Backup-Knoten-zu-Dienst-Abhängigkeiten an.
- - Orange Linien geben Dienst-zu-Dienst-Abhängigkeiten an, beispielsweise eine Datenintegrationsdienst-zu-Content-Management-Dienst-Abhängigkeit oder eine Modellrepository-Dienst-zu-Datenintegrationsdienst-Abhängigkeit.
In der folgenden Tabelle wird beschrieben, welche Informationen in der Abhängigkeitsgrafik basierend auf dem jeweiligen Objekt dargestellt werden:
Domänenobjekt | Vorangehende Abhängigkeiten | Nachfolgende Abhängigkeiten |
|---|
Knoten | N/V | Dienste, die auf dem Knoten ausgeführt werden. |
Knoten, der in einem Gitter ausgeführt wird. | N/V | Der Knoten weist die folgenden nachfolgenden Abhängigkeiten auf: - - Gitter, in dem der Knoten ausgeführt wird.
- - Dienstprozess, der im Gitter ausgeführt wird.
- - Dienstprozesse, die auf dem Knoten, aber nicht im Gitter ausgeführt werden.
|
Dienst | Knoten, auf dem der Dienstprozess ausgeführt wird. | Dienste, die von dem Dienst abhängen. |
Dienst, der in einem Gitter ausgeführt wird | Der Dienst weist die folgenden vorangehenden Abhängigkeiten auf: - - Knoten, auf denen der Dienstprozess ausgeführt wird.
- - Das Gitter, in dem die Dienstprozesse ausgeführt werden.
| Dienste, die von dem Dienst abhängen. |
Dienst, der im HA-Modus ausgeführt wird | Primäre Knoten und Backup-Knoten, auf denen die Dienstprozesse ausgeführt werden können. | Dienste, die von dem Dienst abhängen. |
Gitter | Knoten, die dem Gitter zugewiesen sind. | Dienste, die im Gitter ausgeführt werden. |
3In der Abhängigkeitsgrafik können Sie optional die folgenden Aufgaben ausführen:
- - Auswählen von Legende anzeigen, um Informationen zu den in der Grafik verwendeten Symbolen und Linien anzuzeigen.
- - Klicken und Ziehen, um andere Teile der Grafik anzuzeigen.
- - Vergrößern oder Verkleinern der Grafik.
- - Zum Verlassen der Abhängigkeitsgrafik klicken Sie auf Schließen.
Wiederherstellen bzw. Deaktivieren von nachgelagerten Diensten
Sie können nachgelagerte Dienste in der Abhängigkeitsgrafik wiederherstellen bzw. deaktivieren.
Nachgelagerte Dienste sind Dienste, die von anderen Diensten abhängen. Beispiel: Ein Datenintegrationsdienst ist von einem Modellrepository-Dienst abhängig. Zum Wiederherstellen bzw. Deaktivieren von nachgelagerten Diensten verwenden Sie das Menü „Aktionen“ für den Dienst, von dem sie abhängen. Wenn Sie nachgelagerte Dienste deaktivieren, werden die Dienstprozesse abgebrochen.
1Klicken Sie im Administrator Tool auf die Registerkarte Verwalten.
2Klicken Sie auf das Menü Aktionen für ein Domänenobjekt und wählen Sie dann Abhängigkeiten anzeigen aus.
Die Abhängigkeitsgrafik wird geöffnet und zeigt das Objekt und seine direkten Abhängigkeiten an.
3Klicken Sie auf Aktionen > Nachfolgende Abhängigkeiten wiederherstellen bzw. auf Aktionen > Nachfolgende Abhängigkeiten deaktivieren.
Das Fenster „Nachfolgende Abhängigkeiten wiederherstellen“ bzw. „Nachfolgende Abhängigkeiten deaktivieren“ wird angezeigt.
4Wählen Sie optional aus, ob die Aktion Geplant oder Ungeplant ist.
5Fügen Sie optional Kommentare über die Aktion hinzu.
6Wählen Sie die Dienste aus, die Sie wiederherstellen bzw. deaktivieren möchten.
7Klicken Sie auf Dienste wiederherstellen bzw. Dienste deaktivieren.
